一、動平衡的目的
努力減小轉子質心和實際旋轉軸線不重合程度，將由離心力引起的振動減至最小，減小軸承承受的動載荷，改善轉子運行平穩性，延長設備工作壽命。
二、不論是動平衡機還是現場動平衡儀，都是通過測量轉子的振動或力來反求轉子不平衡分布的
1、動平衡機：
轉子被動平衡機低速拖動，在工藝軸或?qū)ｉT的支承上對單個轉子做測量和處理，適用于大批件連續生產，但設備總成后有可能不是最優。
2、現場動平衡儀與現場整機動平衡：
整機現場自我轉動，實物，高速。小批量生產廠家，企業中設備維修極為有用。
用戶總不能設備一有問題就拆機運設備制造廠，或是增加冗余備份，如果能自己現場迅速處理，將是最理想的！
三、動平衡機與現場動平衡儀發展概況
1、動平衡機從軟支承發展到硬支承，由模擬電路發展到使用計算機技術，軟支承動平衡機-----本身固有頻率遠低于轉子轉動頻率；硬支承動平衡機-----本身固有頻率遠高于轉子轉動頻率；前者通過模擬解算來左右分離；后者通過予先輸入轉子尺寸、結構和支撐條件即所謂ABC來求解。
2、現場動平衡儀從動不平衡振動測量(轉速、通頻振動、選頻振動的幅值和相位角---相對轉子上予先作的參考標志)的振動參數測量，發展到動不平衡振動測量和動平衡配重求解一體化，方便了現場操作。有些還含有一定的頻率分析功能，為現場故障診斷和確定方案提供幫助，國外以美國本特利公司，德國申克公司，日本明石公司為代表；國內以清華大學，東南大學，四川物理研究院為代表。
四、工業現場旋轉設備的故障
1、現場引起設備振動的因素很多，因而現場拾取到的振動比較復雜。

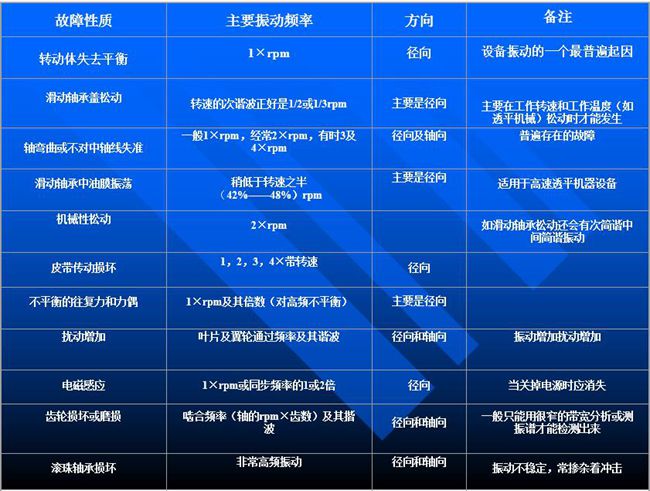

2、初步歸納，有如下一些因素和特點。
五、如何評價一臺現場動平衡儀
(1) 關于測量性能：
工作轉速和精度
量程范圍和線性度，最小分辨率
相位角跟蹤精度
濾波特性是否足夠尖銳
系統穩定性和重復性如何
(2) 關于配重求解功能：
能根據測試數據計算應在選擇的校正平面什么半徑、什么角度配多大質量以明顯降低轉子振動的能力。
例子：
一個測點一個校正平面動平衡。
兩個測點兩個校正平面和其他。
多個測點多個校正平面的動平衡。
測點數等于校正平面。
測點數多于校正平面。
測點數小于校正平面。
真正動手現場整機動平衡消振時，還會遇到問題：對從沒有平衡過的轉子，怎么處理？答：可以邊測邊做，重復進行；對過去做過動平衡的轉子，再次動平衡時如何節省步驟與時間? 現場有否討巧的例外？！
儀器或操作者必需具備的一些輔助功能：配重的合成與分解能力，數據的記錄與讀出，機械、力學方面的知識，配重的相位角由相對光電轉速標志的絕對定義到相對試驗重量或上一次永久配重的相對定義的能力。僅有好的愿望不成，要擁有高性能檢測儀器，要有一定專業知識，要有豐富實踐經驗！
(3) 關于其他分析功能：
時、頻域分析功能
不是所有的振動都能用動平衡技術加以消除的。當振動比較復雜時，了解振動時域波形參數和頻譜成分分析。這就是說：要根據儀器本身性能指標高低、功能完善程度、是否方便現場操作來比較和診斷！
六、如何正確使用現場動平衡儀
1、轉速參考標志一定要仔細做好
2、振動傳感器和轉速傳感器安裝方向和牢固程度
3、保護好連接電纜及其接插件
4、長期不用的儀器，不能總置開的位置，防止電池開關接通過渡放電而不能恢復。
5、安全防護
未完，待續………
